ULN2003 - DIP16 Entegre

ULN2003 - DIP16 Entegre

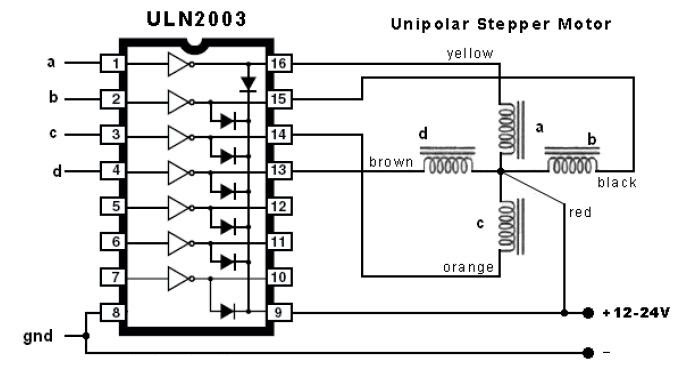

ULN2003, 7 kanal açık kolektörlü Darlington transistor sürücü entegresidir. Her kanal, 500 mA’e kadar akım sürme kapasitesine sahip olup röle, step motor, LED ve diğer endüktif yüklerin kontrolü için idealdir. Entegre, TTL ve CMOS mantık seviyeleriyle uyumludur ve dahili serbest dönüş diyotları sayesinde endüktif yüklerden kaynaklanan ters gerilimlere karşı koruma sağlar. DIP-16 kılıf yapısı sayesinde prototip devrelerde ve breadboard uygulamalarında kolay kullanım imkânı sunar.

ULN2003 Entegre Teknik Özellikleri:

• Kanal Sayısı: 7 adet Darlington transistor çıkışı

• Çıkış Akımı (I_O): Maksimum 500 mA / kanal

• Çıkış Gerilimi (V_CE): Maksimum 50V

• Giriş Uyumluluğu: TTL ve CMOS lojik seviyeleriyle uyumlu

• Dahili ters gerilim koruma diyotları

• Kılıf Tipi: DIP-16

• Çalışma Sıcaklık Aralığı: -20°C ~ +85°C

Faydalı Dökümanlar:

• Datasheet
