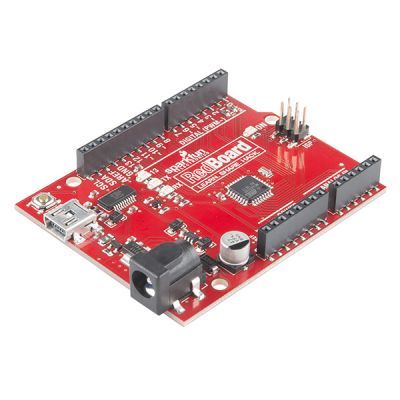

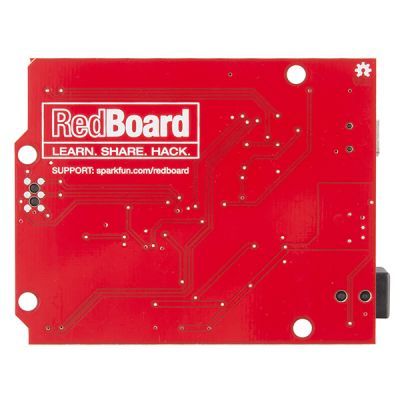

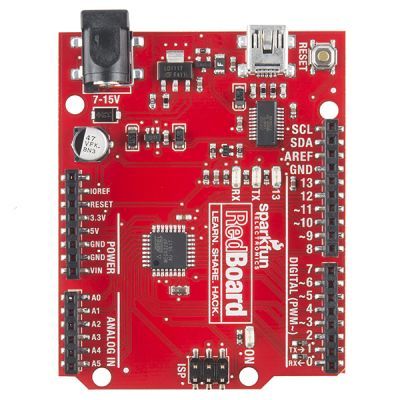

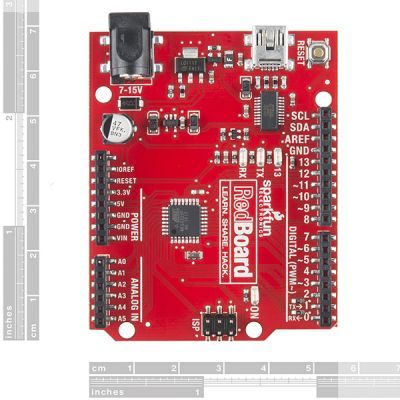

SparkFun RedBoard Geliştirme Kartı - Arduino Tabanlı
Redboard, SparkFun firmasının üretmiş olduğu Arduino® tabanlı geliştirme kartıdır.
Pin dizilimi ve işlemcisi orjinal Arduino® UNO R3 ile tamamen aynıdır.
Sadece kullanışlılık adına birkaç farklılığı bulunmaktadır:
- Redboard geliştirme kartı, orjinal karttan farklı olarak USB mini-B tipi konektöre sahiptir.
- Üzerindeki işlemci UNO'daki gibi DIP kılıfı yerine SMD kılıftadır.
- USB-seri dönüştürücü olarak FTDI FT231X entegresi kullanır.
Arduino® IDE üzerinden kart modeli olarak Arduino® UNO seçerek programlanabilir.
SparkFun RedBoard Geliştirme Kartı Özellikleri:
- Optiboot bootloader'a sahip ATmega328 mikrokontrolcü
- USB-seri dönüştürücü entegre: FTDI FT231X
- Giriş gerilmi: 7-15V
- 5V çıkış lojik seviyesi (3.3V giriş sinyali ile de kullanılabilir)
- 14 adet dijital giriş/çıkış pini (6 adedi PWM çıkış)
- 6 adet analog giriş pini
- ISP header bağlantısı
- 32kB flash bellek
- 16 MHz saat frekansı
- Tamamiyle SMD tasarım
- R3 shield'lar ile uyumlu
- Kırmızı renk devre kartı
Dökümanlar:
- Şematik
- EAGLE Dosyaları
- FTDI Sürücüleri
- FTDI Sürücü Yükleme Rehberi
- Arduino® IDE Yazılımı
- Ürün Videosu
- Bağlantı Rehberi
- Grafiksel Datasheet
- RedBoard vs Arduino® UNO R3 Karşılaştırması
- GitHub Sayfası
