CJMCU-9548 TCA9548A I2C 8 Kanal Çoklayıcı Kartı Modülü
CJMCU-9548 TCA9548A I2C 8 Kanal Çoklayıcı Kartı Modülü, bir I2C protokollü geliştirme kartı olarak karşımıza çıkmaktadır. Bu geliştirme kartını birden fazla şekilde Arduino’ya bağlantı yapabilirsiniz. I2C adreslenmesi oldukça basittir. 0x70(yani 0x70’den 0x77) kadar adreslenebilmektedir. Bunun kısaca özeti 8 adet 精品视频一区二区三区在线观看, I2C iletişimi vardır.

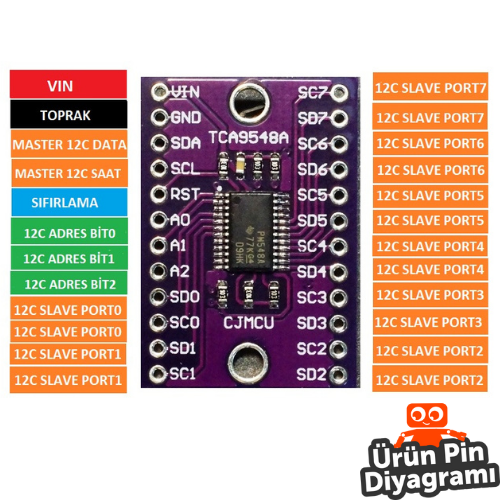

CJMCU-9548 TCA9548A 12C 8 Kanal Çoklayıcı Kartı Modülü Pin Diyagramı:
CJMCU-9548 TCA9548A I2C 8 Kanal Çoklayıcı Kartı Modülü Pin Açıklaması:
- Vin: Güç pinidir. Sensör çipi 3-5V/DC kullandığından kartı çalıştırmak için gereklidir.
- GND: Toprak için kullanılmaktadır.
- SCL: I2C için saat pinidir. 精品视频无码一区二区三区yi I2C saat hattına bağlanması uygundur.
- SDA: I2C içi veri pinidir. 精品视频无码一区二区三区yi I2C veri hattına bağlamak için uygundur.
- RST: Çipi sıfırlamak için kullanılmaktadır.
- A0, A1, A2: Adres seçim pinleridir.
- A0: En düşük anlamlı bittir. Yukarı çekilirse adresi 1 arttırır.
- A1: 2. En düşük anlamlı bittir. Yukarı çekilirse adresi 2 arttırır.
- A2: 3. En düşük anlamlı bittir. Yukarı çekilirse adresi 4 arttırır.
- SDx ve SCx: SD0/SC0’dan SD7/SC7’ye kadar 8 set SDx ve SCx pini vardır. Bunlar çoğullanmış pinlerdir. Her biri tamamen ayrı bir I2C veri yolu setidir.
CJMCU-9548 TCA9548A 12C 8 Kanal Çoklayıcı Kartı Modülü Teknik Özellikleri:
- Giriş Gerilimi: 1.65 - 5.5V
- Saat Frekansı: 0 – 400 KHz
- Düşük Bekleme Akımı: Var
- Sıcaklık Ekleme Desteği: Var
- Boyutları: 22 x 37 x 2.7mm
- Ağırlık: 4g

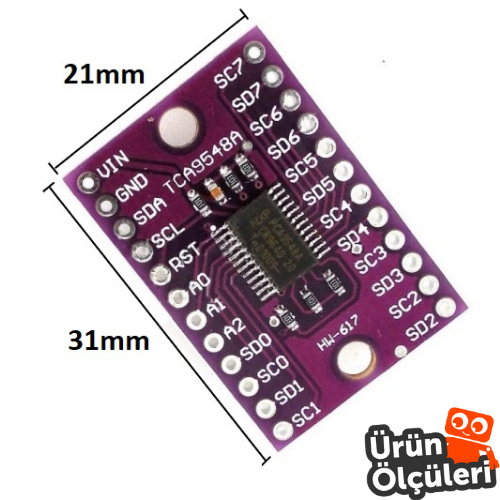

CJMCU-9548 TCA9548A 12C 8 Kanal Çoklayıcı Kartı Modülü Ölçüleri:
Paket İçeriği:
- 1 x CJMCU-9548 TCA9548A I2C 8 Kanal Çoklayıcı Kartı Modülü
- 2 x Başlık seti
