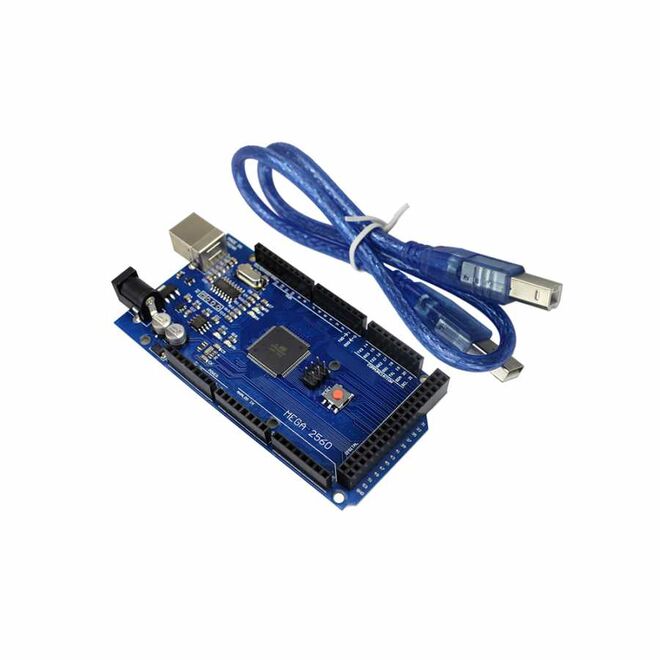

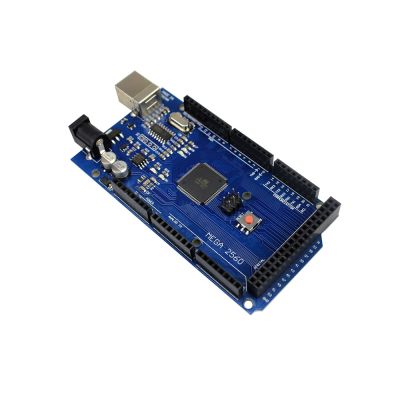

Arduino tabanlı Mega 2560 R3, CH340 USB-Seri dönüştürücüsü ile donatılmış, Arduino® Mega 2560 R3 tasarımı ile tam uyumlu bir geliştirme kartıdır.
Orijinal Arduino® Mega ile seri dönüştürücü çipi gibi birkaç küçük farkı olsa da, kullanım ve yazılım bakımından hiçbir farkı bulunmamaktadır.
Mega 2560 R3 geliştirme kartını gönül rahatlığıyla ve oldukça ekonomik bir şekilde projelerinizde kullanabilirsiniz.
CH340 çipli Mega 2560 R3 geliştirme kartı üzerinde orijinalinde olduğu gibi yine ATmega2560 işlemcisi bulunmaktadır.
Kullanım olarak hiçbir farkı olmadığı için düşük fiyatlı bu ürün rahatlıkla tercih edilebilir. Üstelik diğer tüm ürünlerimizde olduğu gibi bu üründe de çalışma garantisi sunuyoruz.
Herhangi bir problem yaşamanız durumunda hızlıca iade veya değişim sağlayabiliriz.
Uyumlu geliştirme kartlarında, standart modellerdeki dönüştürücülerin yerine CH340 USB-Seri Dönüştürücü entegresi kullanılmıştır.
CH340 Sürücü Yükleme Rehberi İçin Tıklayın
Mega 2560 R3 geliştirme kartı, Processing/Wiring dilini kullanarak çevre elemanları ile temel giriş/çıkış uygulamalarını gerçekleştiren açık kaynaklı bir fiziksel programlama platformudur.
Geliştirme kartları ile bağımsız interaktif uygulamalar gerçekleştirebilir, bilgisayarınız üzerinden Flash, Processing, MaxMSP, C# gibi birçok yazılım veya kendi yazdığınız yazılımlarla donanımlarınızı haberleştirebilirsiniz.
Geliştirme arayüzü olan Arduino® IDE'yi kendi internet sitesinden Windows, Mac OS X ve Linux platformları için indirebilirsiniz.
Mega 2560 R3, klasik serinin en bilinen modellerinden biridir. Orijinal Arduino® kartlarında kullanılan 16U2 çipli donanımlar Linux ve Mac bilgisayarlarda sürücüye ihtiyaç duymazken (Bu CH340 modelinde sürücü kurulmalıdır), Windows'ta IDE ile birlikte gelen inf dosyası yeterlidir.
Bu şekilde donanımınızı bilgisayarınıza klavye, mouse, joystick gibi geexxx olarak da tanıtabilirsiniz.
Mega 2560 R3, ekstradan SDA ve SCL pinlerine sahiptir. Pinler, kart yerleşiminde AREF pininin yanında bulunmaktadır.
Ayrıca, kart üzerinde önceki versiyonlardan farklı olarak reset pininin yanına iki yeni pin eklenmiştir: biri shield modüllerine kart üzerinden besleme/referans sağlamak amacıyla IOREF pini, diğeri ise ileride kullanılmak üzere ayrılmış boş bağlantısız pindir.
Piyasada bulunan tüm shield’ler ile uyumludur.

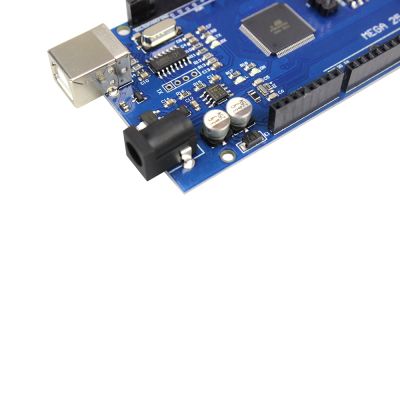

Geliştirme kartı gücünü USB üzerinden veya harici güç kaynağından alabilir. Harici güç kaynağı AC-DC adaptör olabileceği gibi batarya da olabilir. Adaptör kart üzerindeki 2.1mm merkez-pozitif güç soketinden bağlanabilir. Batarya ise kart üzerindeki GND ve Vin pinleri üzerinden bağlanabilir.
Kartın çalışması için sürekli olarak USB'nin bağlı olması şart değildir. Kart sadece adaptör veya batarya ile çalıştırılabilir. Bu sayede donanım bilgisayardan bağımsız olarak taşınabilir. Harici güç kaynağı olarak 6-20V arası kullanılabilir. Ancak bu değerler limit değerleridir. Kart için önerilen harici besleme gerilimi 7-12V arasıdır. Çünkü kart üzerinde bulunan regülatör 7V altındaki değerlerde stabil çalışmayabilir; 12V üstündeki değerlerde de aşırı ısınabilir. Kart üzerindeki 影帝做着做着就进去了hnin çalışma gerilimi 5V'dur. Vin pini veya güç soketi üzerinden verilen 7-12V arası gerilim, voltaj regülatörü ile 5V'a düşürülerek karta dağılır.
Güç pinleri aşağıdaki gibidir:

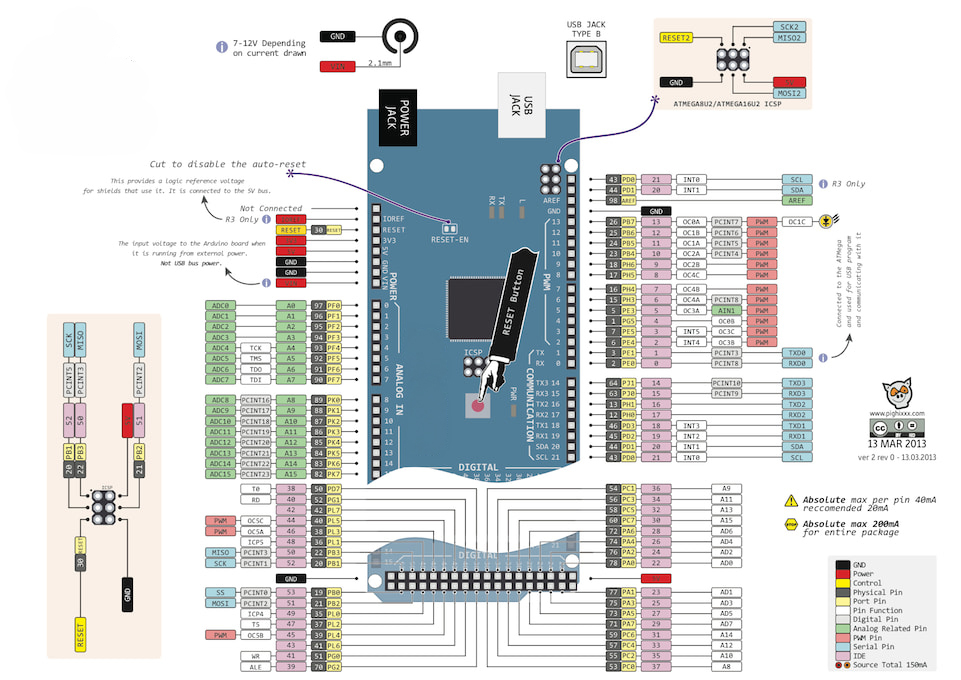

Kart üzerindeki 54 adet dijital pinin hepsi giriş veya çıkış olarak kullanılabilir. 16 tane analog giriş pini de bulunmaktadır. Bu analog giriş pinleri de aynı şekilde dijital giriş ve çıkış olarak kullanılabilir. Yani kart üzerinde toplam 70 adet dijital I/O pini vardır. Bu pinlerin tamamının lojik seviyesi 5V'dur. Her pin maksimum 40mA giriş/çıkış akımı ile çalışır. Ek olarak bazı pinlerin farklı özellikleri bulunmaktadır. Özel pinler aşağıda belirtildiği gibidir:
Geliştirme kartının bilgisayarla, başka bir 影帝做着做着就进去了h veya bir Arduino® kartı ile haberleşmesi için birkaç farklı seçenek vardır. ATmega2560, 4 adet donanımsal UART TTL (5V) seri haberleşme imkanı sunar. Kart üzerinde bulunan CH340 USB-Seri dönüştürücü bilgisayarda sanal bir COM port açarak ATmega2560 ile bilgisayar arasında köprü kurar. Arduino® IDE içerisinde barındırdığı seri monitör ile karşılıklı text temelli bilgilerin gönderilip alınmasını sağlar. Haberleşme esnasında kart üzerindeki RX ve TX ledleri yanar. Donanımsal 4 adet seri porta ek olarak, SoftwareSerial Kütüphanesi ile bu sayı yazılımsal olarak artırılabilir. ATmega2560 aynı şekilde I2C ve SPI portları da sağlamaktadır. Arduino® IDE ile gelen Wire Kütüphanesi I2C kullanımını, SPI Kütüphanesi de SPI haberleşmesini sağlamak için kullanılır.
Bu uyumlu geliştirme kartı Arduino® IDE ile programlanır. Programda Tools > Board sekmesi altında Arduino® Mega or Mega 2560'ı seçip programlamaya başlayabilirsiniz. Ayrıntılı bilgi için Arduino® Referans Dokümanları ve Temel Eğitimler sayfasını inceleyebilirsiniz. Kart üzerindeki ATmega2560 çipinde bootloader denilen özel bir yazılım yüklü gelir. Bu sayede donanımı programlarken ekstra bir programlayıcı cihaz kullanmanıza gerek yoktur. Haberleşme orijinal STK500 Protokolü ile sağlanır. Bootloader yazılımı bypass edilerek doğrudan ICSP header üzerinden Harici ISP Programlayıcı ile de kod yüklenebilir (Harici Programlayıcı Rehberi). Bootloader yazılımı gibi seri haberleşmeyi sağlayan kaynak yazılımlar da açık kaynaklıdır; orijinal tasarımda DFU bootloader adı verilir ve çeşitli araçlarla yeniden yüklenebilir.
