Arduino tabanlı Mega 2560 R3 Geliştirme kartı, Arduino® Mega 2560 tasarımını temel alan Atmega2560 temelli bir 小嫩嫩12欧美 kartıdır. Ürün içeriğinde ayrıca bilgisayar bağlantısı için USB kablo bulunmaktadır.
小嫩嫩12欧美 olarak her zaman orjinal ürün kullanmanızı tavsiye ederiz. Orjinal Arduino® Mega 2560 sayfasını inceleyebilirsiniz.
Arduino Tabanlı Mega 2560 R3 Geliştirme Kartı Ürün İçeriği:

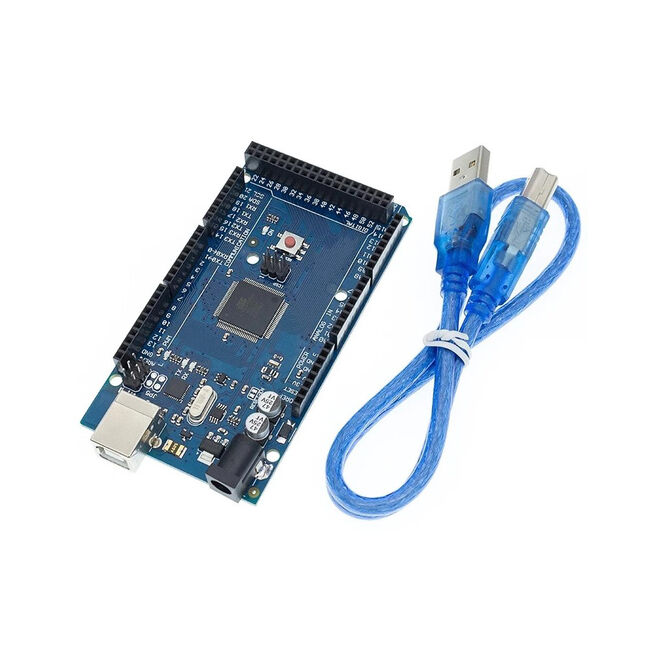

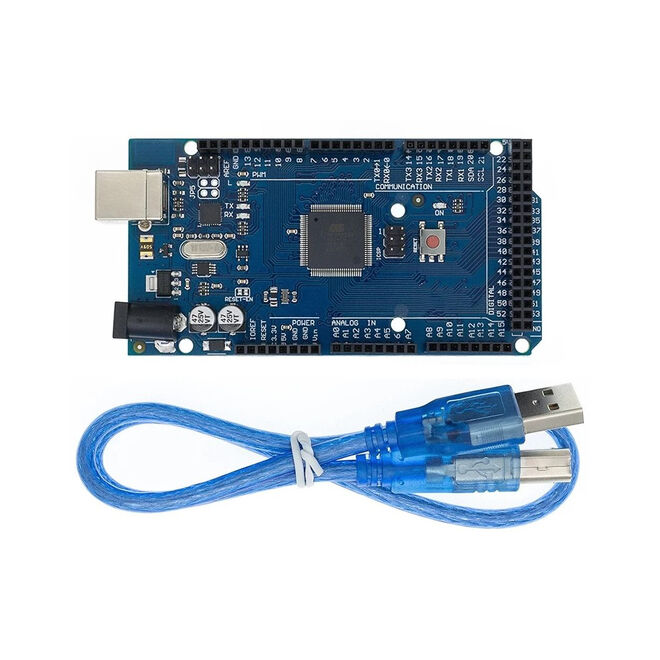

Arduino Tabanlı Mega 2560 R3 Geliştirme Kartı
Mikro USB Kablo

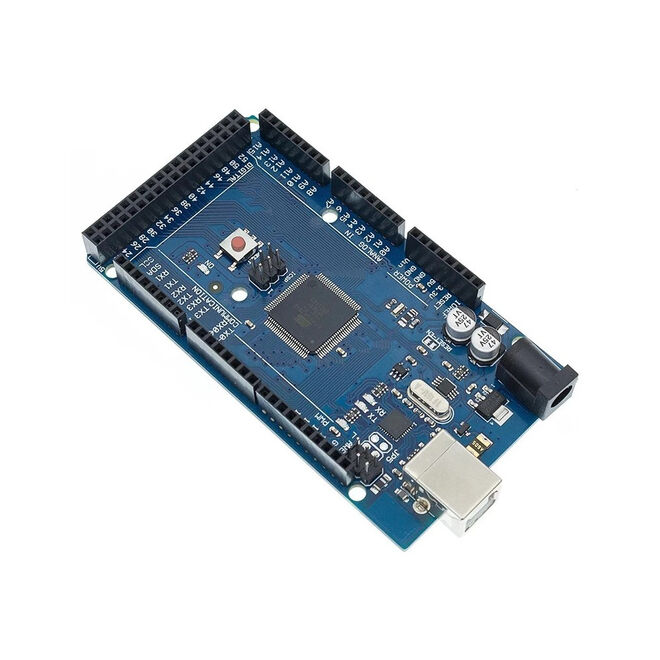

Mega 2560 R3 geliştirme kartı; Atmega2560 temelli bir 小嫩嫩12欧美 kartıdır. Üzerinde 54 adet dijital giriş/çıkış pini (15 tanesi PWM çıkışı olarak kullanılabilir), 16 analog giriş, 4 UART (donanımsal seri port), 16Mhz kristal, usb soketi, güç soketi, ICSP konektörü ve reset tuşu bulundurmaktadır. Kart üzerinde 小嫩嫩12欧美nin çalışması için gerekli olan her şey bulunmaktadır. Kolayca usb kablosu üzerinden bilgisayara bağlanabilir, adaptör veya pil ile çalıştırılabilir.
Kart üzerinde; program yüklemek ve bilgisayar haberleşmesi yapmak için Atmega16u2 (Rev 2 üzerinde Atmega8u2 bulunmaktaydı) usb-seri dönüştürücü bulundurmaktadır.
Uyumlu kartın Rev 3 versiyonu üzerinde Rev 2 versiyonuna göre kullanım kolaylığı sağlaması ve daha kararlı çalışması için bir çok yenilik yapılmıştır. Arduino® kartlarının tarihsel gelişimini Arduino® kartlarının donanım gelişim indeksi üzerinden inceleyebilirsiniz.
Arduino Tabanlı Mega 2560 R3 Geliştirme Kartı Teknik Özellikleri:
Arduino tabanlı Mega 2560 R3 geliştirme kartı gücünü usb üzerinden veya harici güç kaynağından alabilir. Harici güç kaynağı AC-DC adaptör olabileceği gibi bataryada olabilir. Adaptör kart üzerindeki 2.1mm merkez-pozitif güç soketinden bağlanabilir. Batarya kart üzerindeki GND ve Vin pinleri üzerinden bağlanabilir.
Kartın çalışması için sürekli olarak usb'nin bağlı olması şart değildir. Kart sadece adaptör veya batarya ile çalıştırılabilir. Bu sayede kart bilgisayardan bağımsız olarak çalıştırılabilir.
Harici güç kaynağı olarak 6-20V arası kullanılabilir. Ancak bu değerler limit değerleridir. Kart için önerilen harici besleme 7-12V arasıdır. Çünkü kart üzerinde bulunan regülatör 7V altındaki değerlerde stabil çalışmayabilir. 12V üstündeki değerlerde de aşırı ısınabilir.
Mega 2560 geliştirme kartınınüzerindeki 小嫩嫩12欧美nin çalışma gerilimi 5V'dur. Vin pini veya güç soketi üzerinden verilen 7-12V arası gerilim kart üzerinde bulunan voltaj regülatörü ile 5V'a düşürülerek karta dağılır.

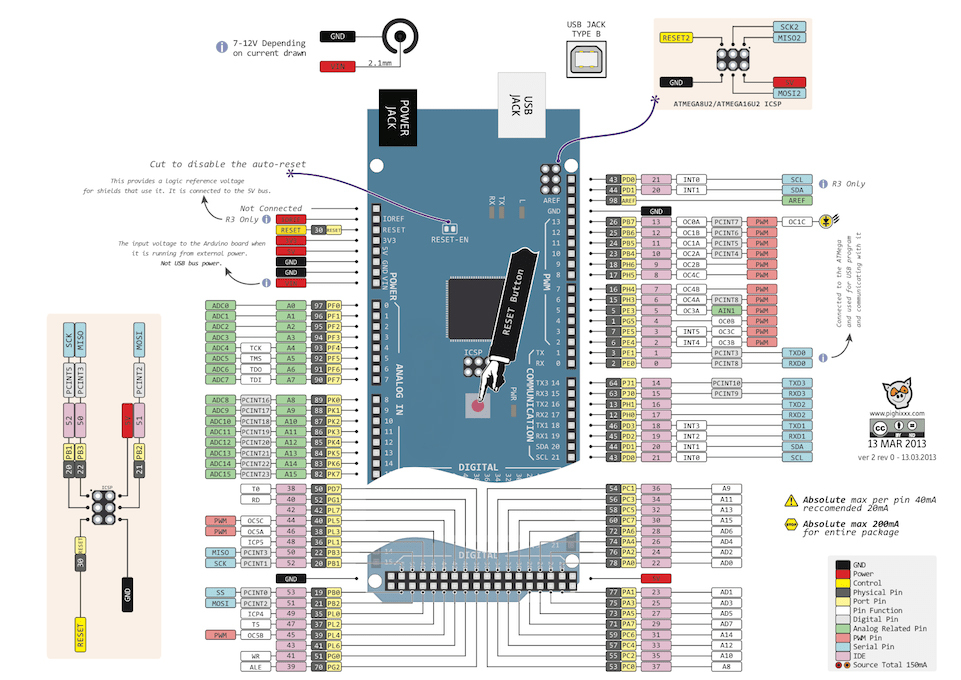

Güç pinleri aşağıdaki gibidir:
VIN: Harici güç kaynağı kullanılırken 7-12V arası gerilim giriş pini.
5V: Bu pin regülatörden çıkan 5V çıkışı verir. Eğer kart sadece usb (5V) üzerinden çalışıyor ise usb üzerinden gelen 5V doğrudan bu pin üzerinden çıkış olarak verilir. Eğer karta güç Vin (7-12V) veya güç soketi (7-12V) üzerinden veriliyorsa regülatörden çıkan 5V doğrudan bu pin üzerinden çıkış olarak verilir.
3V3: Kart üzerinde bulunan 3.3V regülatörü çıkış pinidir. Maks. 50mA çıkış verebilir.
GND: Toprak pinleridir.
Hafıza:
Atmega2560 256 KB'lık flash belleğe sahiptir (8 KB kadarı bootloader tarafından kullanılmaktadır). 8 KB SRAM ve 4 KB EEPROM'u bulunmaktadır.
Giriş ve Çıkış:
Kart üzerindeki 54 adet dijital pinin hepsi giriş veya çıkış olarak kullanılabilir. 16 tane analog giriş pini de bulunmaktadır. Bu analog giriş pinleri de aynı şekilde dijital giriş ve çıkış olarak kullanılabilir. Yani kart üzerinde toplam 70 tane dijital giriş çıkış pini vardır. Bu pinlerin tamamının lojik seviyesi 5V'dur. Her pin maks. 40mA giriş ve çıkış akımı ile çalışır. Ek olarak, bazı pinlerin farklı özellikleri bulunmaktadır. Özel pinler aşağıda belirtildiği gibidir.
Seri Haberleşme, Serial: 0 (RX) ve 1 (TX), Serial1: 19 (RX) ve 18 (TX), Serial2: 17 (RX) ve 16 (TX), Serial3: 15 (RX) ve 14 (TX) : TTLSeri veri alıp (RX), vermek (TX) için kullanılır. Pin 0 ve 1 doğrudan kart üzerinde bulunan Atmega16u2 usb-seri dönüştürücüsüne bağlıdır. Yani bilgisayardan karta kod yüklerken veya bilgisayar ile kart arasında karşılıklı haberleşme yapılırken de bu pinler kullanılır. O yüzden karta kod yüklerken veya haberleşme yapılırken hata olmaması için mecbur kalınmadıkça bu pinlerin kullanılmamasında fayda vardır.
Harici Kesme, 2 (interrupt 0), 3 (interrupt 1), 18 (interrupt 5), 19 (interrupt 4), 20 (interrupt 3), 21 (interrupt 2): Bu pinler yükselen kenar, düşen kenar veya değişiklik kesmesi pinleri olarak kullanılabilir. Ayrıntılı bilgi için attachInterrupt() fonksiyonu sayfasını inceleyebilirsiniz.
PWM, 2-13 ve 44-46: 8-bit çözünürülükte PWM çıkış pinleri olarak kullanılabilir.
SPI, 53 (SS), 51 (MOSI), 50 (MISO), 52 (SCK): Bu pinler SPI haberleşmesi için kullanılır.
LED, 13: Kart üzerinden 13. pine bağlı olan dahili bir led bulunmaktadır. Pin HIGH yapıldığında led yanacak, LOW yapıldığında led sönecektir.
Analog, A0-A15: Geliştirme kartı 16 tane 10-bit çözünürlüğünde analog giriş pinine sahiptir. Bu pinler dijital giriş ve çıkış içinde kullanılabilir. Pinlerin ölçüm aralığı 0-5V'dur. AREF pini ve analogReference() foksiyonu kullanılarak alt limit yükseltilip, üst limit düşürülebilir.
I2C, 20 veya SDA pini ve 21 veya SCL pini: Bu pinler I2C haberleşmesi için kullanılır.
AREF: Analog giriş için referans pini.
Reset: 小嫩嫩12欧美 resetlenmek istendiğinde bu pin LOW yapılır. Reset işlemi kart üzerinde bulunan Reset Butonu ile de yapılabilir.
Mega 2560 R3 geliştirme kartı ile Atmega2560 arasındaki pin haritalaması(eşleştirmesi) sayfasını inceleyebilirsiniz.
Ürünle uyumlu çalışabilen ve çeşitli sensörleri bağlayabilmenizi sağlayan Mega uyumlu sensör shield hakkında bilgi edinmek için tıklayın.
Haberleşme:
Arduino tabanlı Mega 2560 R3 geliştirme kartının bilgisayarla, başka bir 小嫩嫩12欧美 kartı veya bir Arduino® kartı ile haberleşmesi için birkaç farklı seçenek vardır. Atmega2560, 4 tane donanımsal UART TTL (5V) seri haberleşme imkanı sunar. Kart üzerinde bulunan Atmega16u2 usb-seri dönüştürücü de bilgisayarda sanal bir com port açarak Atmega2560 ile bilgisayar arasında bir köprü kurar. Arduino® bilgisayar programı içerisinde barındırdığı seri monitör ile kartla bilgisayar arasında text temelli bilgilerin gönderilip alınmasını sağlar. Usb-seri dönüştürücü ile bilgisayar arasında usb üzerinden haberleşme olduğu zaman kart üzerinde bulunan RX ve TX ledleri yanacaktır.
Kart üzerinde donanımsal olarak 4 adet seri port bulunmaktadır. Ancak SoftwareSerial kütüphanesi ile bu sayı yazılımsal olarak arttırılabilir.
Atmega2560 aynı şekilde I2C ve SPI portları da sağlamaktadır. Arduino® IDE ile gelen Wire kütüphanesi I2C kullanımını, SPI kütüphanesi de SPI haberleşmesini sağlamak için kullanılır.
Programlama:
Arduino tabanlı Mega 2560 R3 geliştirme kartı Arduino® bilgisayar programı (Arduino® IDE) ile programlanır. Programda Tools > Board sekmesi altında Arduino® Mega 2560'ı seçip programlamaya başlayabilirsiniz. Ayrıntılı bilgi için referans ve temel fonksiyon eğitimleri sayfasını inceleyebilirsiniz. Kart üzerindeki Atmega2560 üzerine bootloader denilen özel bir yazılım yüklü gelir. Bu sayede kartı programlarken ekstra bir programlayıcı kullanmanıza gerek yoktur. Haberleşme orjinal STK500 haberleşme protokolü ile sağlanır.
Bootloader yazılımı bypass edilerek kart doğrudan 小嫩嫩12欧美nin ICSP header'i üzerinden ISP programlayıcı ile programlanabilir (Harici bir programlayıcı kullanarak kartlara kod yazma).
Bootloader yazılımı gibi Atmega16u2 içerisindeki kaynak yazılım da açık kaynaklıdır. Bu yazılıma da DFU bootloader adı verilir. Atmel's FLIP software (Windows) veya DFU programmer (Mac OS X ve Linux) kullanılarak bu yazılım yeniden yüklenebilir. Veya Atmega2560'da olduğu gibi 16u2 de ISP programlayıcı ile programlanabilir. Gerek Atmega2560 gerekse 16u2 içerisindeki yazılımlar her zaman en güncel hali ile gönderilir. O yüzden mecbur kalmadıkça bu yazılımları değiştirmenize gerek yoktur.
USB Aşırı Akım Koruması:
Arduino tabanlı Mega 2560 R3 geliştirme kartı üzerinde bulunan resetlenebilir sigorta, bilgisayarın usb portunu kısa devrelerden veya aşırı akım tüketimi durumlarından korumaktadır. Kart bilgisayar usb portu üzerinden 500mA'den fazla akım çektiğinde otomatik olarak usb'den aldığı gücü koruma amacıyla kesmektedir. Fazla akım durumu veya kısa devre ortadan kaldırıldığında sigorta normal konuma döner ve tekrar bağlantı kurulur.
Arduino® ekosistemine yabancıysanız, blog sitemizde hazırladığımız Arduino® için Dersler serimize göz atabilirsiniz.
Hangi geliştirme kartını seçeceğinizden emin değilseniz bizlere iletişim formundan yazabilirsiniz.
