Arduino ile Uyumlu LCD ve Tuş Takımı Shield

Arduino ile Uyumlu LCD ve Tuş Takımı Shield

Arduino® geliştirme kartları ile LCD ekran kullanırken jumper kabloların kullanılması, pin sayısının çok olmasından dolayı karmaşıklığa sebep olabilmektedir.
Arduino ile Uyumlu LCD ve Tuş Takımı Shield sayesinde LCD ekran bağlantıları ile uğraşmadan ve hata derdi olmadan hızlıca kodlamaya geçebilirsiniz.

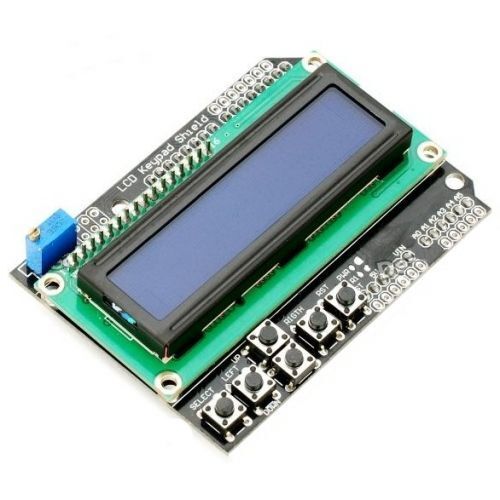

Arduino ile Uyumlu LCD ve Tuş Takımı Shield; Arduino® UNO ve benzeri kartlarla kullanabileceğiniz, üzerinde tüm bağlantıları yapılmış şekilde 16x2 LCD ekran ve 5 adet programlanabilir push buton bulunan uyumlu bir shield modülüdür. LCD ekran kontrast ayarı yapabilmek için dahili trimpot bulunmaktadır. Push butonlar A0 pinine bağlanmaktadır. Butonlara basıldığı durumda A0 pininden okunan değer farklılık göstermektedir. Her buton için okunan değer farklıdır. Bu sayede hangi butona basıldığı kolaylıkla anlaşılmaktadır. Bu konuda detaylı bilgi için Buton Çalışma Mantığı videomuzu izleyebilirsiniz.

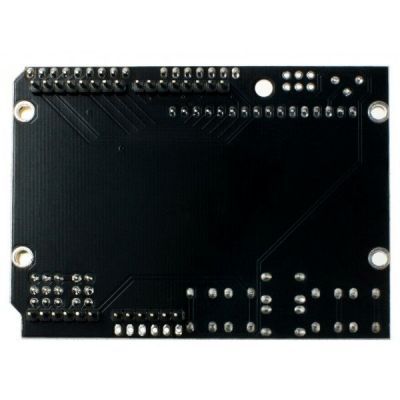

LCD ve butonlar tarafından kullanılmayan pinler, sisteme eklemek istediğiniz diğer modülleri bağlayabilmeniz için kart üzerine ayrıca konulmuştur. Analog pinler kolay bir şekilde sensör bağlantısı yapılabilmesi açısından 3’lü formasyon (5V-GND-Sinyal) şeklinde kart üzerine eklenmiştir.

Beraber Kullanılabilecek Ürünler:

• Arduino Tabanlı Uno R3 Geliştirme Kartı
• Sensör Modülleri
• Uyumlu Shield Modülleri
• Mikro SD Kart Modülü
• RTC Saat Modülü

Teknik Özellikleri:

• Çalışma Voltajı: 5V
• Menü için kullanılabilir 5 adet push buton
• Reset Butonu
• Kontrast ayarı yapabilmek için dahili trimpot
• Kullanılmayan pinler dışarıya aktarılmıştır. Bu sayede farklı sensörler ve modüller ile beraber kullanılabilir.
• Sensör bağlantısını kolaylaştırmak için analog pinlerde 3’lü (GND-5V-Sinyal) form çıkış
• Kart Boyutu: 80mm x 58mm

Dokümanlar ve Yararlı Linkler:

• Kullanım Kılavuzu ve Örnek Uygulama
• Kart Şematiği
• Sıcaklık Sensörü ile Örnek Proje
• Kullanım Kılavuzu (Eski Sürüm)
• 3D Printer Ekran Uygulaması (LCD Shield ve SD Kart Modülü ile)
• Tarih-Saat Menü Uygulaması (Video)
• Buton Çalışma Mantığı Örnek Video
