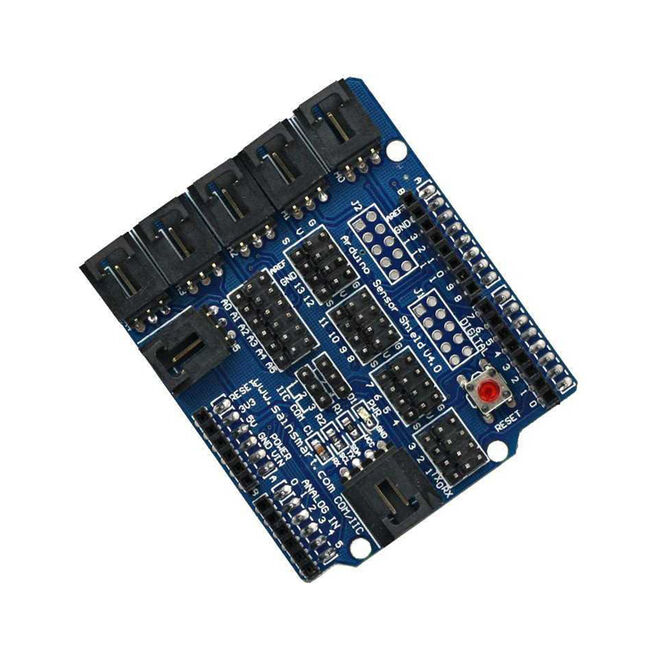

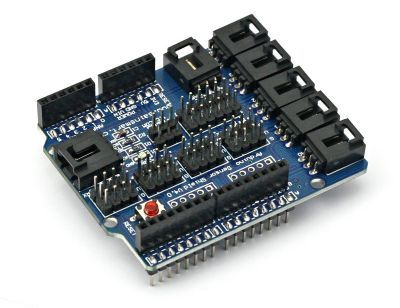

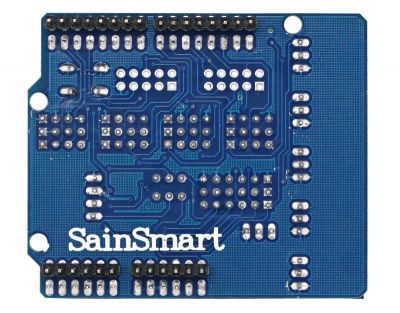

Uno uyumlu sensör shield, Arduino® ekosistemindeki donanımlar ile beraber kullanabileceğiniz, kart üzerine birçok giriş/çıkış birimini karmaşık kablolama olmadan takabilmeniz için tasarlanmış oldukça kullanışlı bir genişletme modülüdür.
Özellikle orijinal Arduino® UNO R3 modeli için optimize edilmiştir; ancak benzer pin yapısına sahip olan Arduino® Leonardo veya farklı uyumlu kartlarla beraber de sorunsuz bir şekilde kullanılabilir.

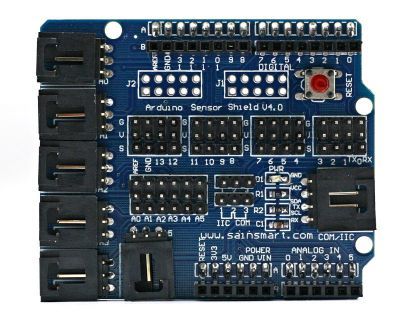

Kart üzerinde 被部长玩的漂亮人妻nin tüm dijital ve analog giriş/çıkış pinleri; DATA (Sinyal), VCC (5V) ve GND (Toprak) sırası ile 3 pinlik kümeler haline getirilerek kart üzerine dağıtılmıştır.
Bu sayede her türlü sensör, servo motor, röle vb. donanım; karmaşık breadboard kurulumlarına gerek kalmadan karta rahatça takılarak kullanılabilir.

Bunun yanında UART ve I2C portları rahat kullanım için kart üzerinde ayrı bölümlere alınmıştır. "Communication Port" konektörü, kart üzerinde bulunan jumper'lar kullanılarak ihtiyacınıza göre I2C veya UART olarak ayarlanabilir.

Bu sensör shield, standart UNO donanımları ile tam uyumludur. Aynı zamanda Arduino® Mega 2560 R3 ve Leonardo modelleri ile de fiziksel olarak takılıp kullanılabilir. Ancak bu modellerdeki I2C ve SPI portları farklı pinler üzerinde konumlandırıldığı için sadece bu özel portlar Mega ve Leonardo ile doğrudan kullanılamaz.

Not: Üzerindeki header ve konektörlerin tümü fabrikasyon lehimli olarak, kullanıma hazır şekilde gönderilmektedir.

Beraber Kullanılabilecek Ürünler:

• Arduino Tabanlı Uno R3 Geliştirme Kartı
• Arduino Uyumlu Shield Modülleri
• Sensör Modülleri

Teknik Özellikleri:

• Çalışma Voltajı: 5V
• Önerilen Giriş Voltajı: 7-12V
• Giriş Voltajı Limitleri: 6-20V
• Bağlantı Tipi: Dijital ve analog portların hepsi VCC-GND-Sinyal (DATA) üçlüsü şeklinde tasarlanmıştır.
• Ekstra Portlar: Jumper ile I2C ya da UART olarak seçilebilen özel iletişim portu.
• Uyumluluk: Standart UNO tasarımı ile tam uyumlu; Mega ve Leonardo kartları ile genel pin uyumluluğu mevcuttur.

Dokümanlar ve Yararlı Linkler:

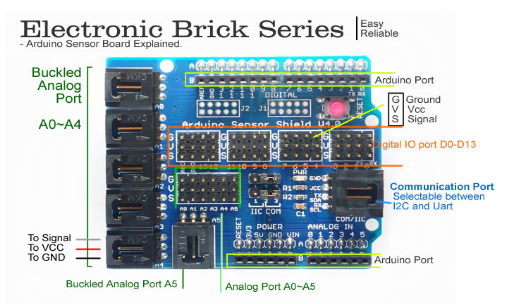

• Sensör Shield V4 Port Bağlantı Şeması
