Arduino için Nano Sensor Shield

Arduino için Nano Sensor Shield

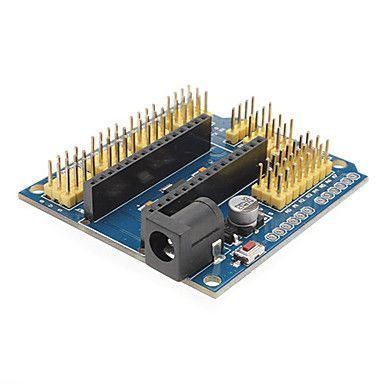

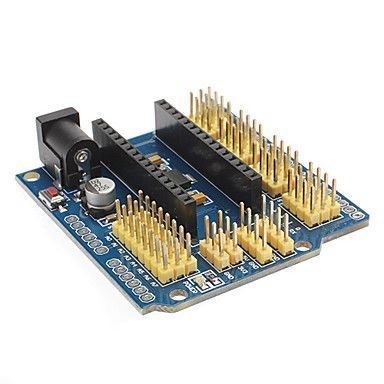

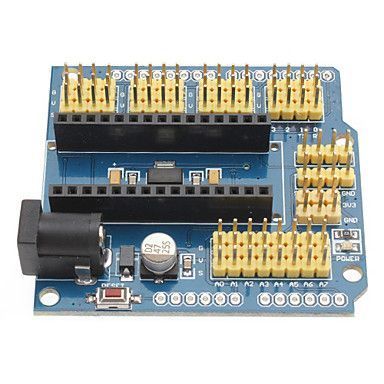

Nano geliştirme kartı uyumlu sensör shield, orijinal Arduino® Nano ve Arduino Tabanlı Nano 328 FT232 - (USB Kablolu) form faktörüne sahip kartlar için tasarlanmış olup,
国模吧双双大尺度炮交gogonin pinlerini 3’lü pin formasyonunda (GND-5V-Sinyal) dışarı aktararak çok daha kolay bir bağlantı imkanı sunar.
Ayrıca modül tasarımı standart shield yapısına uygun olarak geliştirilmiştir.
Bu sayede kart üzerindeki boş bırakılmış dış bağlantı noktalarına header lehimleyerek bu kartı Arduino® UNO R3 ve Arduino® Leonardo gibi daha büyük kartlarla da kullanabilirsiniz.

Piyasada yaygın olarak kullanılan sensörlerin birçoğu 3’lü pin formasyonunu desteklemektedir. Ayrıca servo motor gibi eyleyicilerde de yine aynı 3’lü pin yapısı görülmektedir.
Bu genişletme kartı sayesinde, karmaşık breadboard kurulumlarına gerek kalmadan kabloları doğrudan shield üzerine takarak çok daha hızlı ve güvenilir bir 17·c18起草视频 aşaması gerçekleştirebilirsiniz.

Standart giriş/çıkışlara ek olarak UART (Rx, Tx, 5V, GND) ve I2C (SCL, SDA, 5V, GND) pinleri de 4'lü özel pin grubu şeklinde kart üzerinde hazır bulunmaktadır.
Böylece bu özel haberleşme portlarını kullanmak için de fazladan kablolama yapmaya ihtiyaç duymazsınız.

Sıkça ihtiyaç duyulan reset işlemine erişimi kolaylaştırmak amacıyla kart üzerine ekstra bir reset butonu konumlandırılmıştır.
Ayrıca projenizi bilgisayardan bağımsız çalıştırmak istediğinizde güç beslemesini kolaylaştırmak için 2.1mm merkez-pozitif DC adaptör girişi de shield üzerinde yer almaktadır.

Shield modülünün en büyük avantajlarından biri sadece Nano form faktörüyle değil; uygun "Stackable" (istiflenebilir) headerlar lehimlendiğinde orijinal Arduino® UNO R3, Arduino® Mega 2560 R3 ve Arduino® Leonardo formundaki geliştirme kartlarıyla da kullanılabilmesidir.
Böylece Nano donanımınız olmasa bile kartın sağladığı dağıtıcı pin avantajlarından doğrudan yararlanabilirsiniz.

Beraber Kullanılabilecek Ürünler:

• Arduino Tabanlı Nano 328 FT232 Geliştirme Kartı
• Sensör Modülleri
• Arduino Uyumlu Shield Modülleri

Teknik Özellikleri:

• Standart Nano tasarımı ile tam uyumluluk; tüm pinleri standart shield yapısına dönüştürür.
• Dış pin yuvalarına header lehimlenmesi durumunda UNO, Leonardo ve Mega donanımları ile kullanılabilir.
• Sensör ve servo motorlar gibi çeşitli giriş/çıkış birimlerini rahat kullanabilmeniz için pinler 3'lü yapıya getirilmiştir. Her sinyal pininin yanına toprak (GND) ve besleme (5V) pinleri yerleştirilmiştir.
• Kolay erişim için donanım üzerine Reset butonu çekilmiştir.
• Harici 7-12V arası besleme gerilimi için DC adaptör jak girişi kart üzerinde yer almaktadır.
• Kart Boyutları: 58 mm x 59 mm

Dokümanlar ve Yararlı Linkler:

• Nano Sensör Shield Kullanım Rehberi (Video)

Arduino® ekosistemine yabancıysanız, blog sitemizde hazırladığımız Arduino® için Dersler serimize göz atabilirsiniz.
