Arduino için Joystick Shield

Arduino için Joystick Shield

Arduino için Joystick Shield, Arduino® ekosistemindeki geliştirme kartları ile beraber kullanabileceğiniz, hem uzaktan kumanda (RC) hem de oyun (gamepad) uygulamalarında işinizi oldukça kolaylaştıracak çok fonksiyonlu bir genişletme kartıdır.

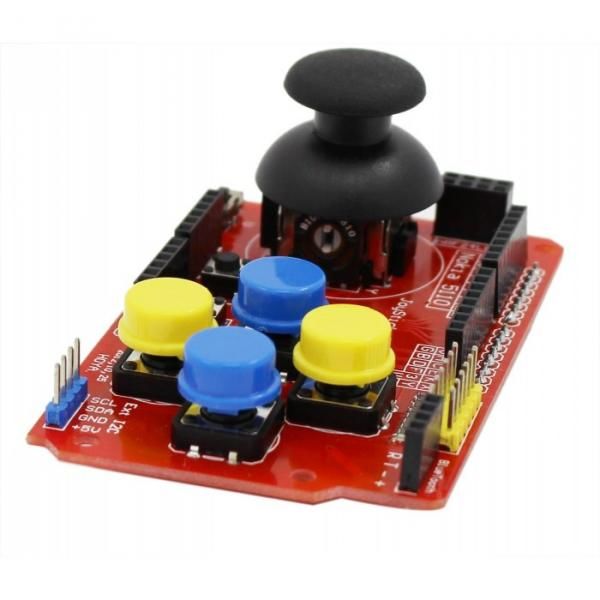

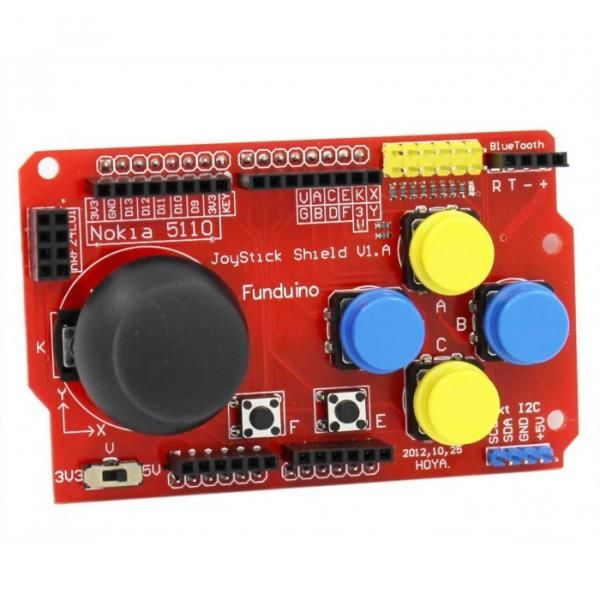

Kart üzerinde buton özellikli iki eksenli bir joystick, 4 adet büyük ve 2 adet küçük kontrol butonu bulunmaktadır.

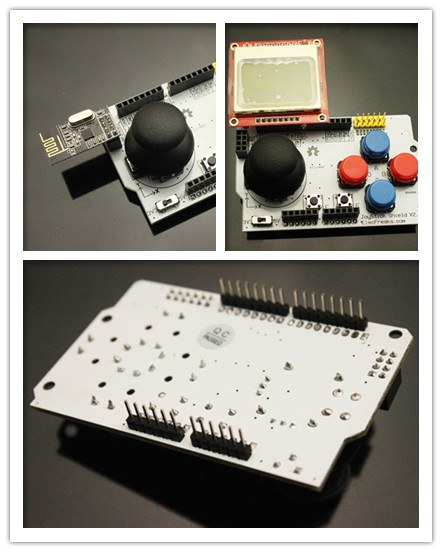

Bununla beraber, NRF24L01 2.4GHz Alıcı Verici Modülü doğrudan bağlayabileceğiniz özel pin yuvaları shield üzerinde yer almaktadır. Bu sayede joystick shield'i kolay bir şekilde kablosuz hale getirebilirsiniz.
Kart üzerindeki dahili anahtar (switch) sayesinde donanımın lojik voltaj seviyesini ihtiyacınıza göre 3.3V veya 5V olarak seçebilirsiniz.

Arduino® ile Kablosuz Gamepad Yapımı Projesi için Tıklayın

Kart üzerindeki joystick ve butonların bağlandığı pinler aşağıda listelenmiştir.
Buna ek olarak, shield üzerindeki tüm birimlerin harici çıkışları da kart üzerinde ayrı bir bölgede header olarak yer almaktadır. Bu sayede modül farklı sistemlerle beraber de rahatlıkla kullanılabilir.

Pin Bağlantıları:

• Joystick X Ekseni: AN0
• Joystick Y Ekseni: AN1
• A Butonu: D2
• B Butonu: D3
• C Butonu: D4
• D Butonu: D5
• E Butonu: D6
• F Butonu: D7
• Joystick Butonu (KEY): D8

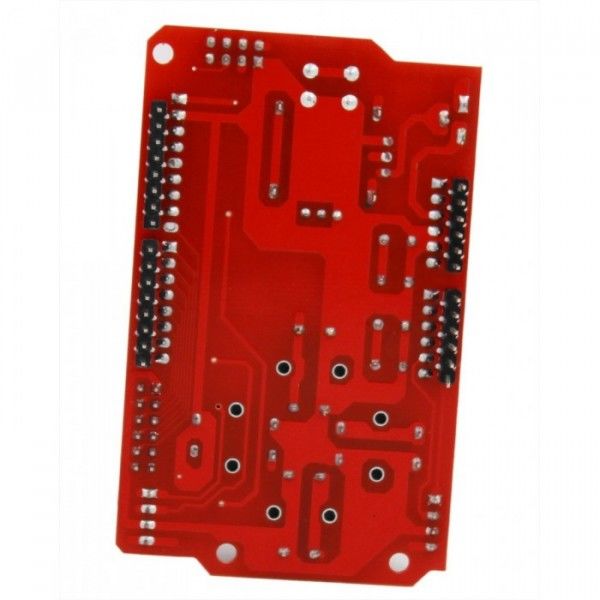

Not: Satışı gerçekleştirilen kartın PCB rengi Kırmızıdır.
Not 2: Sitemizde bulunan Nokia 5110 Ekranı ile bu kart üzerindeki 5110 konektörünün pin sırası farklıdır. Bu nedenle ekran doğrudan karta takılarak kullanılamaz; ancak jumper kablolar yardımıyla bağlantı dışarıdan kolayca gerçekleştirilebilir.

Dokümanlar ve Yararlı Linkler:

• Joystick Shield Detaylı Bilgi ve Örnek Kod (İngilizce)

Arduino® ekosistemine yabancıysanız, blog sitemizde hazırladığımız Arduino® için Dersler serimize göz atabilirsiniz.
