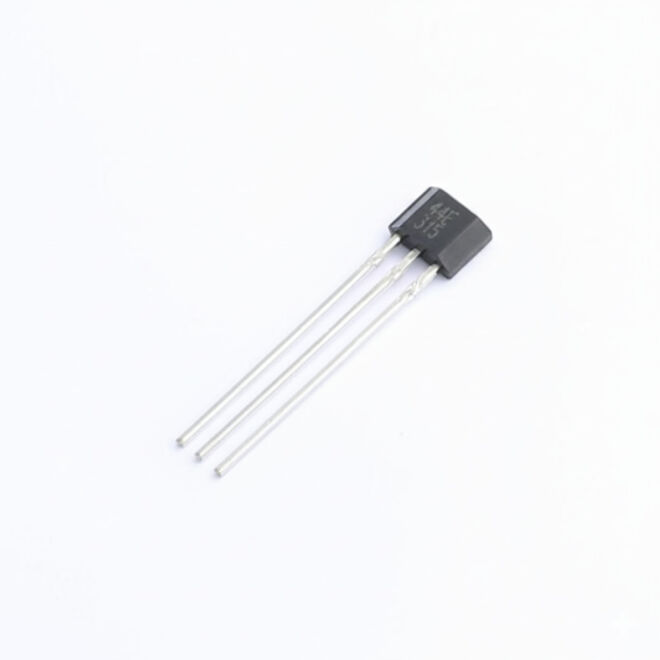

A3144 TO-92S Tek Kutuplu Hall Effect Manyetik Sensör

A3144 TO-92S Tek Kutuplu Hall Effect Manyetik Sensör

A3144, manyetik alan algılama uygulamaları için tasarlanmış, tek kutuplu (unipolar) Hall Effect manyetik sensördür. Yüksek hassasiyeti ve geniş besleme voltajı aralığı sayesinde; hız algılama, konum tespiti, devir ölçümü ve manyetik anahtarlama uygulamalarında yaygın olarak kullanılmaktadır.

TO-92S kılıf yapısına sahip olan bu sensör, açık kolektör (open collector) dijital çıkış sunar ve harici bir pull-up direnci ile kolayca dijital sistemlere entegre edilebilir. Manyetik alan şiddeti çalışma noktasını (Bop) geçtiğinde çıkış LOW seviyeye iner, manyetik alan serbest bırakma noktasının (Brp) altına düştüğünde ise çıkış tekrar HIGH seviyeye döner. Dayanıklı yapısı ve geniş sıcaklık aralığı ile endüstriyel ve hobi projeleri için güvenilir bir çözümdür.

A3144 Teknik Özellikleri:

• Tek kutuplu (Unipolar) Hall Effect manyetik sensör

• Dijital anahtarlama çıkışı (Open Collector)

• Besleme voltajı: 3.8V – 40V

• Çalışma akımı: 6mA (tipik)

• Çalışma manyetik alan noktası (Bop): ~60 Gauss (tipik)

• Serbest bırakma noktası (Brp): ~40 Gauss (tipik)

• Geniş çalışma sıcaklığı aralığı: -40°C ~ +125°C

• Yüksek ESD dayanımı (±4kV)

• Kılıf tipi: TO-92S

Faydalı Linkler / Dokümanlar:

• Datasheet
• EasyEDA Model
