WaveShare 0.96 inç OLED Ekran
0.96" boyutunda iki renkli OLED ekran modülüdür. OLED teknoloji kullanması sayesinde arka ışığa gerek duymadan yüksek kontrastlı görüntüler elde edebilirsiniz. 3 veya 4 kablolu SPI ve I2C bağlantı arayüzlerine sahiptir.
WaveShare 0.96 inç OLED Ekran Teknik Özellikleri:
- Sürücü: SSD1306
- Arayüz: 3 veya 4 kablolu SPI/I2C
- Çözünürlük: 128*64
- Renk: Sarı, mavi
- Görüş açısı: >160°
- Çalışma sıcaklığı: -20~70 °C
- Saklama sıcaklığı: -30~80 °C
- Çalışma gerilimi: 3.3V / 5V

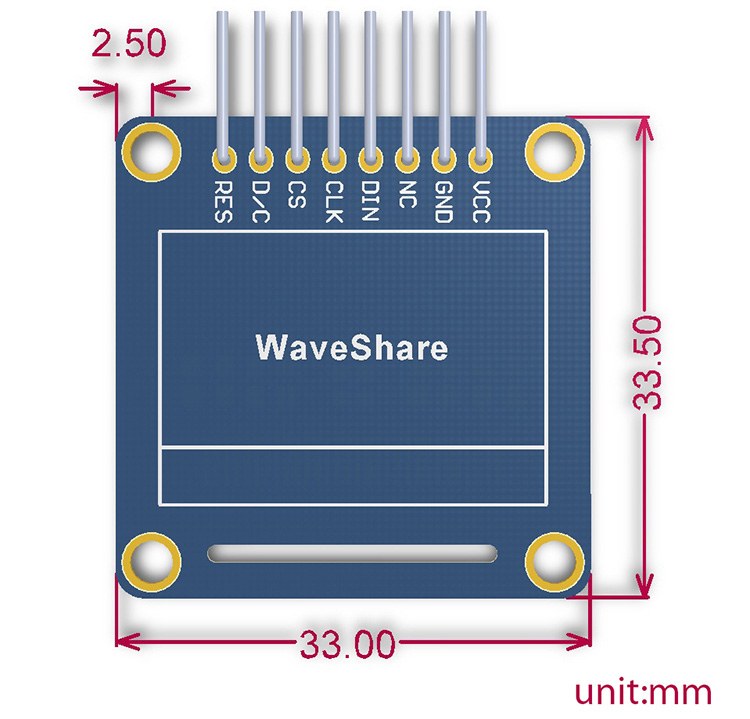

WaveShare 0.96 inç OLED Ekran Boyutları:
| PIN NO. | SYMBOL | DESCRIPTION |
|---|
| 1 | VCC | Power positive (3.3~5V power input) |
| 2 | GND | Ground |
| 3 | NC | NC |
| 4 | DIN | Data input |
| 5 | CLK | Clock signal input |
| 6 | CS | Chip selection, low active |
| 7 | D/C | Command signal, low level for command, high level for data |
| 8 | RES | Reset signal, low active |
