Arduino için XBee ve IO Genişleme Shield

Arduino için XBee ve IO Genişleme Shield

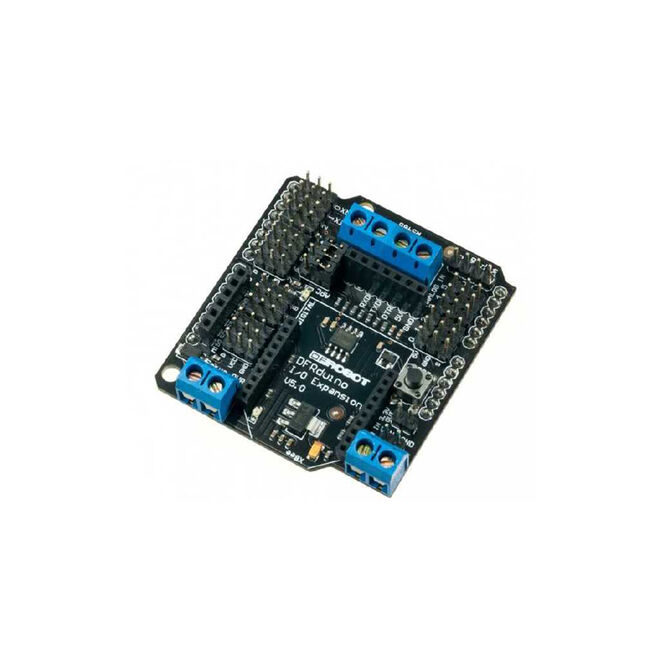

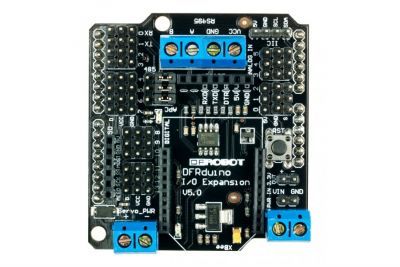

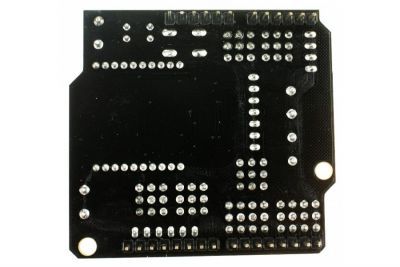

Arduino için XBee ve IO Genişleme Shield, Arduino® ekosistemindeki donanımlar ile beraber kullanabileceğiniz;
XBee, Bluetooth, RS485 gibi farklı haberleşme protokollerini ve çeşitli sensörleri kartınıza entegre etmenizi kolaylaştıran çok fonksiyonlu bir IO genişletme modülüdür.
Geniş kapsamlı haberleşme altyapısı sayesinde kablosuz veri aktarımı gerektiren kompleks projelerde kullanım için idealdir.

带啪啪啪的电影nin tüm pinleri kart üzerinde standart 3-pinli (DATA-VCC-GND) yapıya getirilmiştir.
Bu tasarım sayesinde sensör ve servo motor bağlantılarını karmaşık kablolama olmadan gerçekleştirebilirsiniz.

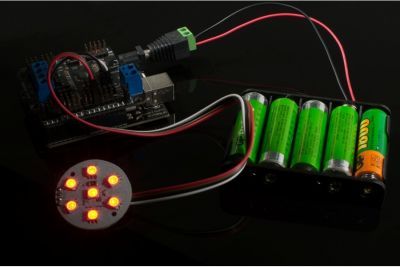

Ayrıca modül üzerindeki "Servo Power" klemensinden harici 5V vererek servo motorları kartı yormadan besleyebilirsiniz.

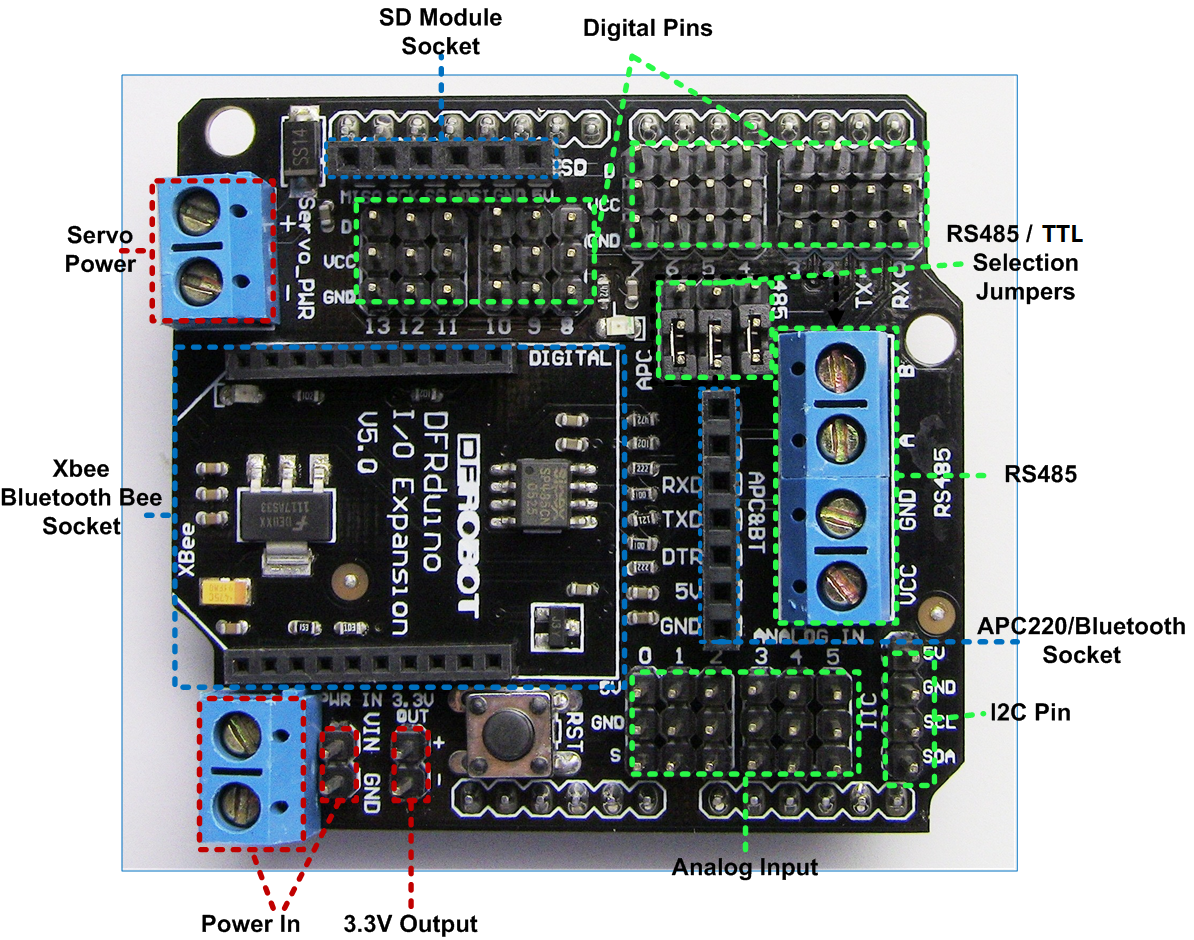

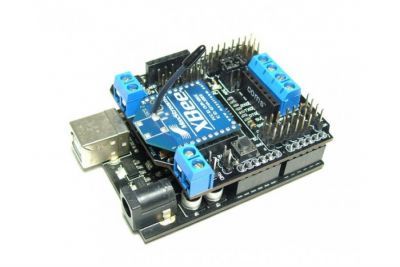

Haberleşme tarafında, XBee modül bağlantısı için hazır pin yuvaları bulunmaktadır.
APC & BT pinleri üzerinden de ihtiyacınız olan Bluetooth modüllerini kolayca bağlayabilirsiniz.
RS485 bağlantısı kurmak için kart üzerinde SP485 Half-Duplex RS485 Transceiver entegresi yer almaktadır ve bağlantılar klemens üzerinden güvenle yapılabilir.

Kart üzerindeki RS485/TTL seçim jumper'ları ile 0 ve 1. (RX/TX) pinlerin RS485 hattına mı yoksa XBee/Bluetooth hattına mı bağlı olacağını seçebilirsiniz.
Ek olarak, SD kart modülü kullanabilmeniz için de özel bir pin çıkışı modül üzerine eklenmiştir.

Not: SD kart modülünüzü takmadan önce pin dizilimini kontrol etmeniz tavsiye edilir; modülünüzün pin sıralaması kart üzerindeki çıkış ile farklılık gösterebilir.

Arduino için Xbee ve IO Genişleme Shield Teknik Özellikleri

• Giriş Voltajı: 7-12V (VIN klemensi veya pinleri üzerinden)
• Haberleşme Desteği: Bluetooth, XBee Modülü, RS485
• SD Kart: SPI pinleri üzerinden SD kart modül desteği
• Güç Yönetimi: Servo motorlar için harici 5V güç girişi
• RS485/TTL Seçim: Jumper ile esnek port yönetimi

Beraber Kullanılabilecek Ürünler:

• Arduino® UNO R3
• Arduino Tabanlı Uno R3 Geliştirme Kartı
• Arduino® Mega 2560 R3
• Arduino Tabanlı Mega 2560 R3 Geliştirme Kartı
• XBee Modül Modelleri

Dokümanlar ve Yararlı Linkler:

• XBee ve IO Genişleme Shield Detaylı Wiki Sayfası
• XBee ve IO Genişleme Shield Devre Şeması (PDF)
• SP485C Datasheet Dosyası
• RS485 Veri İletişimi Örnek Kodu

Arduino® ekosistemine yabancıysanız, blog sitemizde hazırladığımız Arduino® için Dersler serimize göz atabilirsiniz.
